Hvad gør investeringsstøbning til den ultimative løsning for præcisionsmetaldele?

Investeringsstøbning, ofte omtalt som støbning med tabt voks, er en af ​​de mest præcise og alsidige metalformningsprocesser i moderne fremstilling. Det muliggør produktion af komplekse geometrier, fremragende overfladefinisher og snævre dimensionelle tolerancer på tværs af en bred vifte af industrier, herunder rumfarts-, bil-, medicin-, energi- og industrimaskiner. Denne artikel udforsker det fulde landskab af investeringsstøbning – fra dets arbejdsprincipper og materialer til dets fordele, begrænsninger, omkostningsfaktorer og applikationer i den virkelige verden. Det er designet til at hjælpe ingeniører, indkøbsledere og produktdesignere med at forstå, hvordan man optimerer delekvaliteten, reducerer produktionsrisici og træffer mere informerede indkøbsbeslutninger.

Indholdsfortegnelse

• Indledning
• Hvad er investeringsstøbning?
• Investeringsstøbningsproces forklaret
• Almindelige anvendte materialer
• Vigtige fordele
• Begrænsninger og tekniske løsninger
• Industrielle applikationer
• Omkostningsfaktorer
• Designretningslinjer for bedre resultater
• Kvalitetskontrol og inspektion
• Investeringsstøbning vs andre fremstillingsmetoder
• Ofte stillede spørgsmål
• Konklusion
• Kontaktoplysninger

Indledning

I moderne fremstilling fortsætter efterspørgslen efter præcision, effektivitet og materialeydelse med at vokse hurtigt. Industrier som rumfart og bilindustrien kræver komponenter med indviklede geometrier, glatte overflader og ensartede mekaniske egenskaber. Traditionelle bearbejdnings- og støbemetoder har ofte svært ved at opfylde disse krav samtidigt.

Investeringsstøbning skiller sig ud som en yderst pålidelig løsning til fremstilling af komplekse metaldele med minimal efterbehandling. Ved at bruge et voksmønster belagt med keramisk materiale kan producenterne replikere selv de mest detaljerede designs med imponerende nøjagtighed. Virksomheder kan lideNINGBO UNITED MACHINE CO., LTD.har udnyttet denne teknologi til at levere højtydende komponenter til globale kunder på tværs af forskellige industrier.

Hvad er investeringsstøbning?

Investeringsstøbning er en fremstillingsproces, der bruger et voksmønster til at skabe en keramisk form. Når formen hærder, hældes smeltet metal ind i hulrummet, efter at voksen er smeltet væk. Denne proces er også kendt som støbning med tabt voks på grund af voksmønstrets opofrende karakter.

Det er meget udbredt til fremstilling af dele, der kræver:

• Høj dimensionel nøjagtighed
• Fremragende overfladefinish
• Komplekse indre og ydre geometrier
• Minimal bearbejdning efter støbning

Investeringsstøbningsproces forklaret

Investeringsstøbningsprocessen involverer flere præcise trin. Hver fase bidrager til den sidste dels kvalitet og ydeevne.

1. Mønsterskabelse

Voksmønstre er skabt ved hjælp af sprøjtestøbeforme. Disse mønstre kopierer den sidste dels geometri nøjagtigt.

2. Samling af vokstræ

Flere voksmønstre er samlet på en central voksstruktur kendt som et "træ", hvilket tillader masseproduktionseffektivitet.

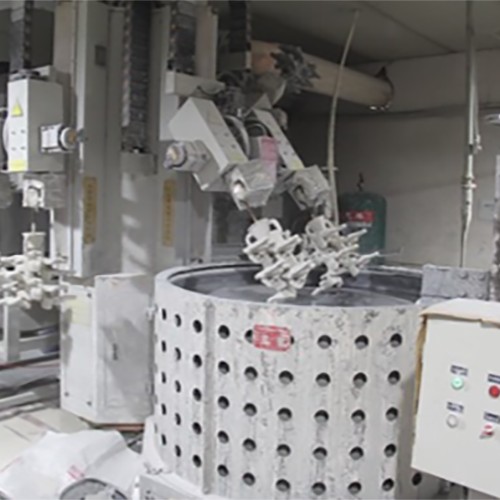

3. Keramisk skalbygning

Vokssamlingen dyppes i keramisk opslæmning og belægges med fint sand flere gange for at danne en stærk skal.

4. Afvoksning

Den keramiske form opvarmes, smelter og fjerner voksen og efterlader et hult hulrum.

5. Metalhældning

Smeltet metal hældes i den keramiske form under kontrollerede forhold.

6. Køling og fjernelse af skal

Efter afkøling brækkes den keramiske skal væk for at afsløre metalstøbningen.

7. Efterbehandling og eftersyn

Endelig bearbejdning, polering og kvalitetsinspektion sikrer, at delen opfylder specifikationerne.

Almindelige anvendte materialer

Investeringsstøbning understøtter en bred vifte af metaller og legeringer, hvilket gør den meget alsidig.

• Rustfrit stål (304, 316, 17-4PH)
• Kulstofstål
• Aluminiumslegeringer
• Bronze og messing
• Nikkelbaserede superlegeringer (Inconel, Hastelloy)

Hvert materiale er valgt ud fra styrkekrav, korrosionsbestandighed, temperaturydelse og omkostningsovervejelser.

Vigtige fordele

Investeringsstøbning tilbyder flere fordele, der gør det til en foretrukken fremstillingsmetode.

• Høj dimensionsnøjagtighed (±0,1 mm muligt)
• Glat overfladefinish reducerer bearbejdningsbehov
• Evne til at producere komplekse geometrier
• Reduceret materialespild sammenlignet med bearbejdning
• Velegnet til både små og store produktionsserier

Disse fordele reducerer produktionstiden og de samlede livscyklusomkostninger markant.

Begrænsninger og tekniske løsninger

På trods af sine fordele har investeringsstøbning nogle begrænsninger:

• Højere initial værktøjsomkostninger
• Længere produktionscyklus sammenlignet med sandstøbning
• Størrelsesbegrænsninger for ekstremt store dele

Disse udfordringer kan dog afbødes gennem optimeret design, batchproduktionsstrategier og samarbejde med erfarne producenter som f.eks.NINGBO UNITED MACHINE CO., LTD.

Industrielle applikationer

Investeringsstøbning er meget udbredt på tværs af flere industrier:

• Luftfartskomponenter (turbinevinger, strukturelle dele)
• Autodele (turboladere, motorkomponenter)
• Medicinsk udstyr (kirurgiske værktøjer, implantater)
• Industrielle maskiner (pumpehuse, ventiler)
• Komponenter i energisektoren (olie- og gasfittings)

Omkostningsfaktorer

At forstå omkostningsdrivere hjælper med at optimere produktionseffektiviteten:

Designretningslinjer for bedre resultater

Korrekt design sikrer bedre fremstillingsevne og reducerede omkostninger:

• Undgå skarpe indre hjørner for at reducere stresskoncentrationen
• Oprethold ensartet vægtykkelse
• Minimer underskæringer, hvor det er muligt
• Overvej trækvinkler til formfrigivelse
• Design til minimal efterbehandling

Godt designsamarbejde mellem ingeniører og producenter er afgørende for succes.

Kvalitetskontrol og inspektion

Kvalitetssikring er afgørende i investeringsstøbeproduktion. Almindelige inspektionsmetoder omfatter:

• Dimensionsmåling ved hjælp af CMM
• Røntgeninspektion for indvendige defekter
• Ultralydstest
• Overfladeruhedsanalyse
• Test af mekaniske egenskaber

Disse processer sikrer, at hver komponent opfylder strenge ydeevnestandarder.

Investeringsstøbning vs andre fremstillingsmetoder

Ofte stillede spørgsmål

Q1: Hvilke brancher har størst gavn af investeringsstøbning?
A: Luftfarts-, bil-, medicin- og energiindustrien drager betydelige fordele på grund af præcisionskrav.

Q2: Er investeringsstøbning egnet til masseproduktion?
A: Ja, især til medium til høj volumen produktion, hvor konsistens er kritisk.

Q3: Hvor nøjagtig er investeringsstøbning?
A: Den kan opnå tolerancer så snævre som ±0,1 mm afhængigt af design og materiale.

Q4: Hvad er den største fordel i forhold til bearbejdning?
A: Det tillader komplekse former uden overdreven materialespild og reducerer bearbejdningstiden.

Q5: Kan den håndtere højtemperaturapplikationer?
A: Ja, især når du bruger nikkel-baserede superlegeringer.

Konklusion

Investeringsstøbning er fortsat en af ​​de mest kraftfulde fremstillingsteknikker til fremstilling af metalkomponenter med høj præcision. Dens evne til at levere komplekse geometrier, fremragende overfladekvalitet og materialefleksibilitet gør den uundværlig i moderne tekniske applikationer. Selvom det kræver omhyggelig planlægning og indledende investering, er de langsigtede fordele i ydeevne og effektivitet betydelige.

Med erfarne produktionspartnere som f.eksNINGBO UNITED MACHINE CO., LTD.,virksomheder kan opnå overlegen produktkvalitet, reducerede produktionsrisici og forbedret global konkurrenceevne.

Kontakt os

Hvis du leder efter pålidelige investeringsstøbeløsninger, der er skræddersyet til dine tekniske behov,NINGBO UNITED MACHINE CO., LTD.er klar til at understøtte dine projekter med avancerede produktionskapaciteter og strenge kvalitetskontrolsystemer.

Kontakt osi dag for at diskutere dine krav, anmode om et tilbud eller udforske skræddersyede løsninger designet til din branche. Vores ingeniørteam er forpligtet til at levere præcision, holdbarhed og værdi i hver komponent, vi producerer.
